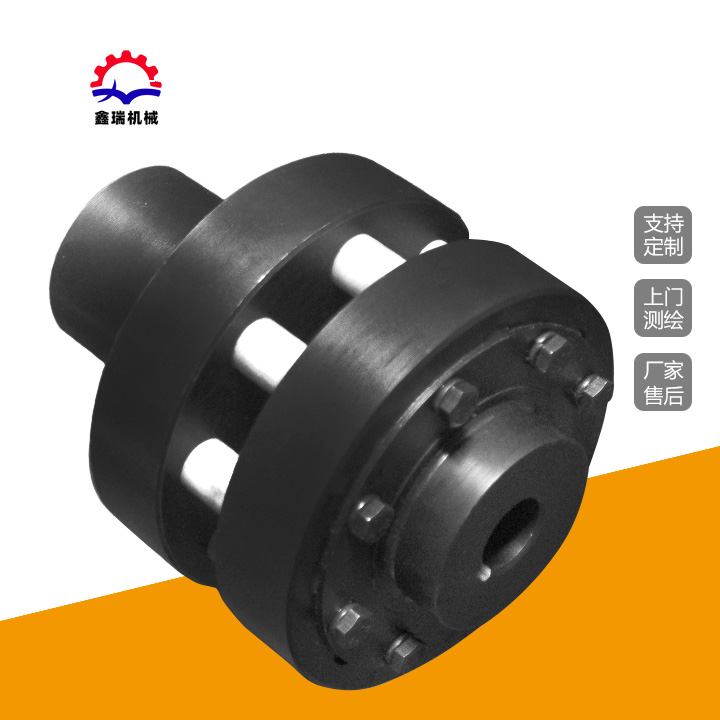

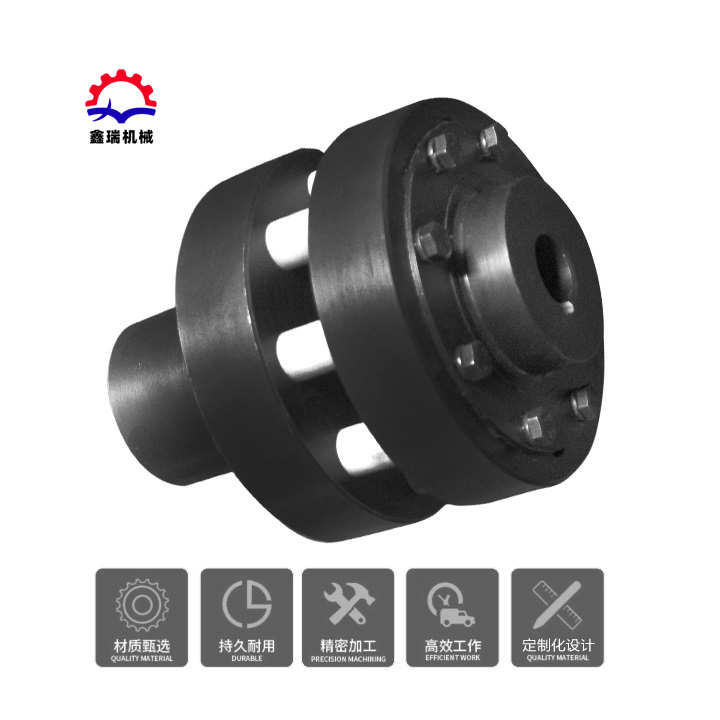

HL系列柱銷聯軸器

更新：2021/2/28 8:31:23??????點擊：

品牌：???鑫瑞
型號：???

產品介紹

HL系列柱銷聯軸器

HL柱銷聯軸器定位錐孔起著對柱銷螺栓定位的作用，因此對錐孔配合部位應格外認真檢查。發現錐面缺損、磨損、變形者應予以處理或換。彈性柱銷聯軸器加工柱銷螺栓時，應依照制造廠家原始圖紙加工。如無廠家原始圖紙，則在測繪零件時應格外注意錐孔的錐度尺寸的準確性，錐度不符將導致柱銷螺栓安裝不到位或定位歪斜，引起設備運行缺陷。

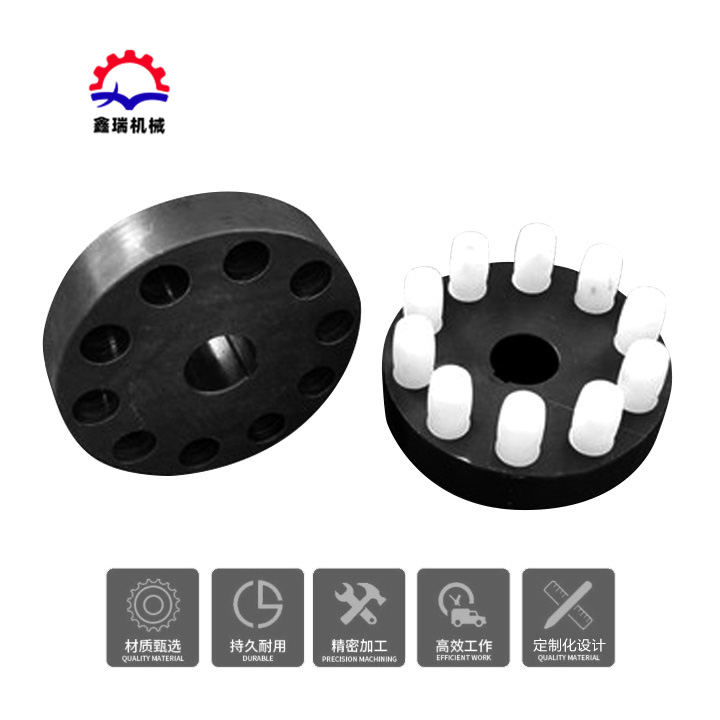

加工彈性圈備品時應注意其材質相符、尺寸正確，彈性圈內孔與柱銷應有0.2 mm～0.4 mm 的過盈量。組裝定位緊固后，彈性圈外圓與銷孔應有0.5 mm～1.0 mm 的間隙。彈性圈應大小一致，不可大小不一的彈性圈混裝，特別是同一條柱銷上的彈性圈要換新的則都換成新的，若用舊的則統一都用舊的（要求舊的彈性圈磨損損壞程度不超標），避免新舊混裝。對尺寸過大的彈性圈，裝用后其與銷孔間間隙若不符要求，在沒有備品或其他迫不得已的情況下可用細銼刀對彈性圈外圓進行修整，使其符合間隙要求。

間隔環起著定位彈性圈并對彈性圈產生適當緊力的作用，因此其兩端面應平整無凸起，時用銼刀將其端面修平。其內孔與柱銷應有間隙、輕松套入無卡澀。其寬度尺寸應符合圖紙要求。寬度尺寸出入過大者應予換。

螺帽的緊固力量須適中且均勻，不可過大或過小。緊力過小在運行過程中容易松脫，緊力過大則可能導致螺栓歪斜（因存在加工制造誤差）、錐面破壞等引發故障，另外也不利于下次拆卸。

對尺寸較大的聯軸器，為防止彈性柱銷重量不均衡破壞動平衡，在每次裝復特別是換彈性柱銷后應對其稱重檢查，對重量相差過大者可采取磨削等手段使各彈性柱銷重量均衡（注意應對各自配套的螺帽、墊圈、間隔環、彈性圈、柱銷螺栓等組合后一起稱重）。
